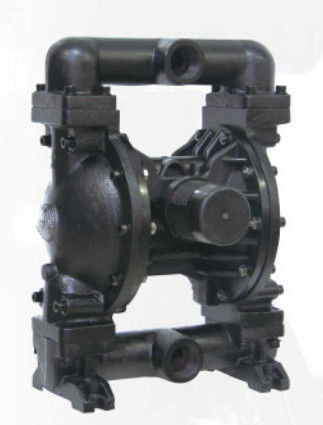

圧縮空気の産業のための二重代理のダイヤフラム ポンプ ダイヤフラムの油ポンプ

概説

空気および潤滑のための条件

余分な空気圧。ポンプ損傷、人身傷害または財物損害をもたらすことができます。

• 粒子をフィルタ・アウトする大きいより50ミクロンことができるフィルターは空輸補給で使用されるべきです。アセンブリか修理の間に応用である「O」リング潤滑油以外必要な潤滑がありません。
• 油を差された空気があったら、ポンプの空気モーター セクションの「O」のリングそしてシールと互換性があることを確かめて下さい。

操作指示

• 使用中場合のしばらくポンプでくまれる材料が「準備に応じて」あったらポンプでくまれる材料と互換性がある溶媒が付いているポンプを常に洗い流して下さい。
• 少数の時間の間不活性であることポンプから空輸補給を切り離して下さい。
• 出口の物質的な容積は空輸補給によってまた入口で利用できる物質供給によってだけでなく、支配されます。物質供給の管は余りに小さいですまたは制限しませんべきではないです。倒れるかもしれないホースを使用しないことを忘れないでいて下さい。
• ダイヤフラム ポンプが強制で使用されるとき- 「逆止弁」が空気入口で取付けられていること（あふれられた入口の）状態、それに推薦されます与えて下さい。
• 振動によって損傷に対して保証するために適した表面にダイヤフラム ポンプ足をしっかり止めて下さい。

維持

• 通し番号を調べるために組立図の構成の設計図を参照すれば部品の名前は部品および保守サービスの情報をつかむために詰まり。
• 速いサービスおよびダウンタイムの減少に貢献できるBSKの部品は「身に着けていることが」分けるように印が付いています。
• サービス キットは2つの別々のダイヤフラム ポンプ機能を整備するために分けられます:1.空気セクション、2.の液体セクション。流動SEC典型的な部分材料の選択に一致させるために- TIONは更に分けられます。
• サービス分解および再組立ての間に土および外交問題からの汚染から敏感な内部可動部分を保護するためにきれいな仕事表面を提供して下さい。
• サービス活動の好成績を保ち、ポンプをpreven - tive保守用プログラムを含んで下さい。
• 分解する前に、出口の人の捕獲資材-ポンプからの下水管材料へポンプを逆さま回すことによるifoldを空けて下さい。

流動セクション分解

• 上部および下の多岐管（1）および（11）を取除いて下さい。
• 球（2）を、「O」リング（3） （47）および球の座席（4）取除いて下さい。
• 流動帽子（5）を取除いて下さい。

   注:ダイヤフラム モデルだけ第一次ダイヤフラム（6A）およびバックアップ ダイヤフラム（6）を使用します。流動セクション実例の補助のiliary眺めを参照して下さい。

• ねじ（10）の洗濯機（9）のダイヤフラム（6A、6）およびダイヤフラムの洗濯機（7、8）を取除いて下さい。
  注:（23）ダイヤフラムの棒の表面を傷付けませんでしたり、または傷つけないで下さい。

流動セクション再組立て

• 逆で組立て直して下さい。
• すべての部品をきれいにし、点検して下さい。新しい部品とすり切れたか損なわれた部品を要求に応じて取り替えて下さい。
• （23）ダイヤフラムの棒に油を差して下さい25）グリースが付いている「Y」リング。
• 補助設置用具が付いているダイヤフラムの棒（23）を修理して下さい。
• ボルトおよびナットの最終的な留め具前に、かどうかダイヤフラム定めて下さい（ダイヤフラムのねじれることを避けるために6A、6）は流動帽子（5）ときちんと一直線に並びます。
• テフロン ダイヤフラムを使用してモデルのため:印を付けられる3つのゴム製ダイヤフラムはポンプ・ボディに直面して側面の（6）、側面「空気部屋」を取付けられます乾燥します。
• しばらく動いた後ポンプを始めて下さい、留め具およびシーリングを点検して下さい。

流動セクションの部分の分解

  aはパイプ・ライン・システムから）最初に、ポンプを取除き、ポンプからの材料を中切ります。  bの）場所きれいな仕事の環境のポンプ。  cは）ポンプからの出口の管（1）を最初に分解し、次に球（2）のOのコップ（3）をそして（47）そして流動帽子（5）の上部端からの球の座席（4）順に取り。その後で、ポンプを逆さまに置き、Oのコップ（3）および（47）、球の座席（4）および流動帽子（5）からの球（2）を取るために入口管（11）を分解して下さい。  d）解放帽子（5）を分解する2つの流動帽子のまわりのボルト。  e）解放はダイヤフラムねじ（10）ダイヤフラムの洗濯機（7）、（8）および両端からのダイヤフラム（6）を取除き。  ダイヤフラムの棒（23）を取除けば唇形のシール リング（25）は取り替えることができます。  空気弁fのための部品の分解は）ボルト（39）を最初にゆるめ、次に空気弁の包装（38）、空気バッフル（42）およびシーリング ガスケット（40）を、および分解します（41）。  g）は弁の切れ（36）および空気弁の包装（38）からの弁の版（37）を取ります。  h）はサークリップ（29）を分解し、空気弁の包装（38）の両端からの限界のエンド キャップ（31）を取り、必要とされるに応じてコップ（30）を取り替えることができます。  I）空気弁の包装（38）からのスプール（35）を押し出した後手によって唇タイプのパッキング（33）を点検できます。  試験弁j）のための部品の分解はシリンダー ヘッドを最初に修理する4つのボルトを（16）次に分解し、シリンダー ヘッドを両端で（14）そして（18）ゆるめOのコップ（17）を取除きます。  k）はモーター包装（15）の溝からシーリング ガスケット（19）を取除きます。  l）は試験棒（22）を出し、モーター包装（15）およびあなたからの制動機の棒（45）は試験棒の制動機の棒またはOのコップ（44）の唇タイプのパッキング（20）を取り替えることができます。  ダイヤフラム ポンプの再組立てはポンプの再組立てのステップ分解のそれらに相容れないです、従って親切に再組立てプロセスの次に注意を払うように頼まれます:  1）すべてのシーリング要素、また接触の部品は、グリースを塗られなければなりません。  2）は表面損傷のようなすべてのシーリング要素の使用前にそれらが傷つくかどうか、注意深く点検します。傷つかれたら、新しいものを取り替えて下さい。  3）唇タイプのパッキング（20） （、25）の唇の方向はおよび（33）図表で示されている方向に一貫しますべきです。  よりよいシーリング結果を達成するために4）流動帽子のボルトは反対の角度によって互い違いに留まるべきです。     1.の修理。液体は気流と共に排気の入り口から抜けます。  あらゆる損傷があるかどうかダイヤフラムを点検して下さい。  緩み2.があるかどうかダイヤフラムねじを点検して下さい。出口の流動点検に気泡がよい密封のためのサクション パイプの関係あります。  よい密封があるようにサクション パイプと取入口多岐管間の関係を確認して下さい。  取入口多岐管点検して下さいと流動帽子の点検間のOリングを緩み3.低いポンプ出力点検のためのダイヤフラムねじは空輸補給安定しています。  あらゆる妨害があるかどうか入口/出口を点検して下さい。  球が座席に付かないか、または球が不適当につかないこと取入口多岐管を接続する空気堅さの点検があるようにコネクターを確認して下さい。  4.空気は排気の入り口から交換の動きがないとき排出されます。  滑らせた弁（35）のシール リング（33）を点検して下さい。  制動機の棒（45）のシール リング（20）を点検して下さい。  ダイヤフラム リンク棒のシール リング（25）を点検して下さい
