商品の詳細:
お支払配送条件:
|
| 製品名: | ポリプロピレンのダイヤフラム ポンプ | 最大流率: | 192lpm |
|---|---|---|---|
| 重量: | 12.3kg | 騒音レベル: | <70db> |
| ハイライト: | 空気によって動力を与えられるダイヤフラム ポンプ,1インチのポリプロピレンのダイヤフラム ポンプ |
||

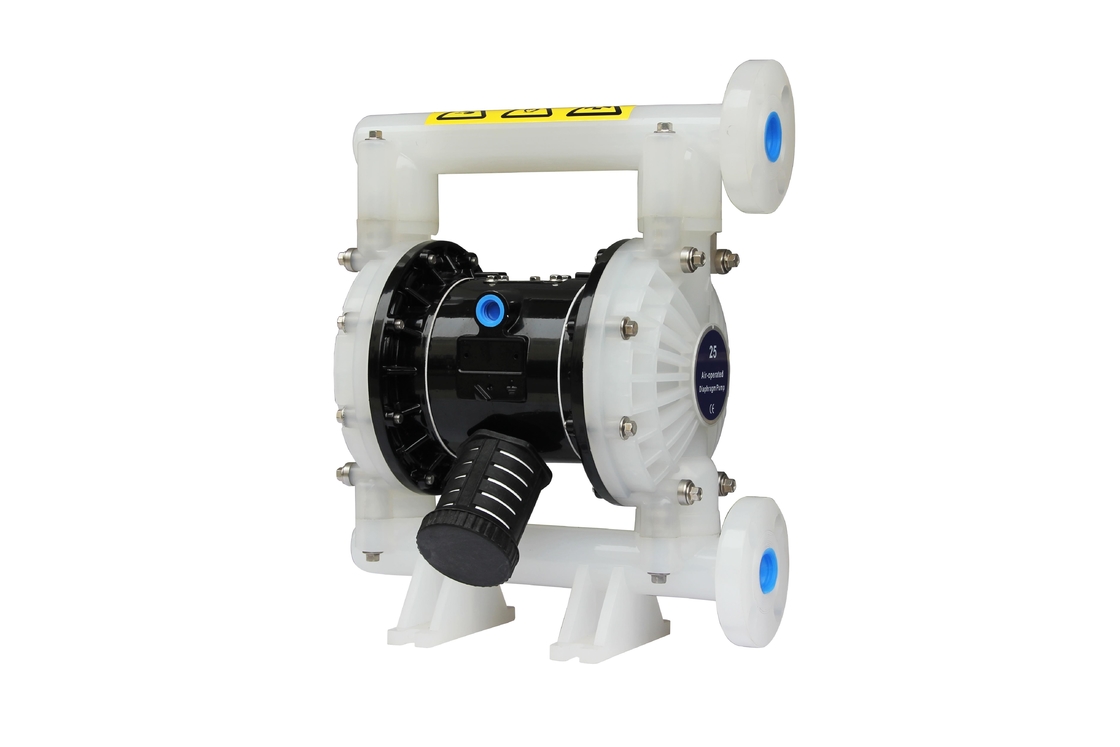

ポリプロピレンエアオペレートダブルダイヤフラムポンプバタフライバルブ
ダイアフラム ポンプは、低空気圧でも大量の吐出量を提供し、使用可能な材料互換性オプションの範囲外です。モデルとオプション チャートを参照してください。ポンプには、モジュール化されたエア モーターと液体セクションが付属しています。
エアオペレイト式ダイヤフラムポンプは、空気室内の圧力差を利用して、流体室内に吸入液圧と正圧を交互に発生させます。ボールバルブは、流体の前方の流れを確保できます。
空気圧が適用されると、ポンプのサイクルが開始され、ポンプを継続して需要に対応します。ライン圧力を構築して維持し、最大ライン圧力に達すると (ディスペンス装置が閉じられると) サイクルを停止し、必要に応じてポンピングを再開します。
エアダイヤフラムポンプ（としても知られていますメンブレンポンプ、エアオペレートダブルダイアフラムポンプ(AOOD)また空気圧ダイヤフラムポンプ) ゴム、熱可塑性樹脂またはダイアフラムの往復運動と、ダイアフラムの両側にある適切なバルブ (チェック バルブ、バタフライ バルブ、フラップ バルブ、またはその他の形式の遮断バルブ) の組み合わせを使用して、流体を送り込みます。
| アイテム | 説明 | 単位 | 参考図 |
| 1 | 最大空気入口圧力 | MPa | 0.83 |
| 2 | 最大流量 | 1分 | 192 |
| 3 | 最大リフト | M | 70 |
| 4 | 最大出口圧力 | MPa | 0.83 |
| 5 | 最大粒子サイズ | んん | 3 |
| 6 | 重さ | kg | 12.3 |
| 7 | 騒音レベル | デシベル | ＜70 |
仕様
エアダイヤフラムポンプ
1.ノンリーク
2. 自吸性能が良い
3. あらゆる種類の媒体を運ぶ
4. 材料:鋳鋼、Alu、SS、PP
BG2 5 PP - X XX X -X X (モデル選択)
管口形状：A-BSP B-NPT(F) C-フランジ
ダイアフラム材質:9 – サントプレン H – ハイトレル T – PTFE/サントプレン
ボール材質:9 -サントプレン H - ハイトレ T - PTFE A - アセタール
ボールシート材質:P/K –ポリプロピレン/Kynoar SS –ステンレス鋼
ポンプ材質: SS – ステンレス鋼 AL – アルミニウム合金 CI- 炭素鋼 P/K – ポリプロピレン/Kynoar
利点:
1.中央シャフトは統合構造であり、同心性を確保し、アクションをより流暢にします。
2.フィルターユニットを増やし、エアモーターの正常な動作を確保します。
3.空気案内板の材質はセラミックとステンレス鋼で、さまざまな職場に適しています
4.ピストンエンドはねじ構造を採用せず、取り付けが簡単です
5. メンテナンスが容易な外気モーター
6.エンジニアリングプラスチックを採用し、資源を節約
7. 他のダイヤフラムポンプに比べ可動部が少ない
8 多仕様のポンプに対応する1つの可逆弁
最大適用温度制限（ダイヤフラム・ボール・シール材）
アセタール ·······································40° - 150°F (4.4- 65.5°C)
サントプレーン············································ -40°-225°F ( -40°～107.2°C)······················································ ·······40°-220°F (4.4°-104°C) ニトリル············································・・・・・・・・・・・・・・・・10°～180°F (-12°～82°C) バイトン・・・・・・・・・・・・・・・・・・・・・・・・……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………-40°～350°F（-40°） °-176.6℃) Hytrel·············································· ···········-20°-150°F (-12°- 93°C) キナー··························・・・・・・・・・・・・10°～200°F (-28.9°～65.5°C) ポリプロピレン・・・・・・・・・・・·················32°-175°F (0-79.4°C)
1”フロー図
メンテナンス
