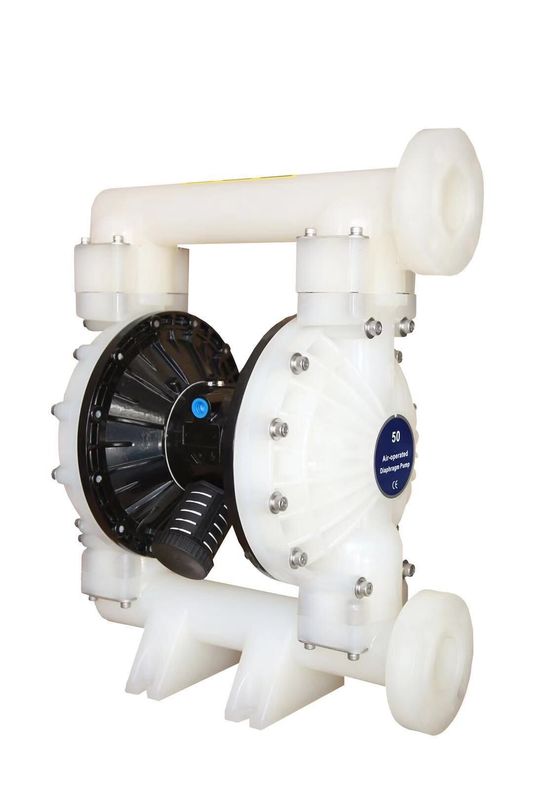

廃水のダイヤフラムの液体ポンプ/自己の起爆剤の膜の水ポンプ

流動セクションの部分の分解

  aはパイプ・ライン・システムから）最初に、ポンプを取除き、ポンプからの材料を中切ります。  bの）場所きれいな仕事の環境のポンプ。  cは）ポンプからの出口の管（1）を最初に分解し、次に球（2）のOのコップ（3）をそして（47）そして流動帽子（5）の上部端からの球の座席（4）順に取り。その後で、ポンプを逆さまに置き、Oのコップ（3）および（47）、球の座席（4）および流動帽子（5）からの球（2）を取るために入口管（11）を分解して下さい。  d）解放帽子（5）を分解する2つの流動帽子のまわりのボルト。  e）解放はダイヤフラムねじ（10）ダイヤフラムの洗濯機（7）、（8）および両端からのダイヤフラム（6）を取除き。  ダイヤフラムの棒（23）を取除けば唇形のシール リング（25）は取り替えることができます。  空気弁fのための部品の分解は）ボルト（39）を最初にゆるめ、次に空気弁の包装（38）、空気バッフル（42）およびシーリング ガスケット（40）を、および分解します（41）。  g）は弁の切れ（36）および空気弁の包装（38）からの弁の版（37）を取ります。  h）はサークリップ（29）を分解し、空気弁の包装（38）の両端からの限界のエンド キャップ（31）を取り、必要とされるに応じてコップ（30）を取り替えることができます。  I）空気弁の包装（38）からのスプール（35）を押し出した後手によって唇タイプのパッキング（33）を点検できます。  試験弁j）のための部品の分解はシリンダー ヘッドを最初に修理する4つのボルトを（16）次に分解し、シリンダー ヘッドを両端で（14）そして（18）ゆるめOのコップ（17）を取除きます。  k）はモーター包装（15）の溝からシーリング ガスケット（19）を取除きます。  l）は試験棒（22）を出し、モーター包装（15）およびあなたからの制動機の棒（45）は試験棒の制動機の棒またはOのコップ（44）の唇タイプのパッキング（20）を取り替えることができます。  ダイヤフラム ポンプの再組立てはポンプの再組立てのステップ分解のそれらに相容れないです、従って親切に再組立てプロセスの次に注意を払うように頼まれます:  1）すべてのシーリング要素、また接触の部品は、グリースを塗られなければなりません。  2）は表面損傷のようなすべてのシーリング要素の使用前にそれらが傷つくかどうか、注意深く点検します。傷つかれたら、新しいものを取り替えて下さい。  3）唇タイプのパッキング（20） （、25）の唇の方向はおよび（33）図表で示されている方向に一貫しますべきです。  よりよいシーリング結果を達成するために4）流動帽子のボルトは反対の角度によって互い違いに留まるべきです。     1.の修理。液体は気流と共に排気の入り口から抜けます。  あらゆる損傷があるかどうかダイヤフラムを点検して下さい。  緩み2.があるかどうかダイヤフラムねじを点検して下さい。出口の流動点検に気泡がよい密封のためのサクション パイプの関係あります。  よい密封があるようにサクション パイプと取入口多岐管間の関係を確認して下さい。  取入口多岐管点検して下さいと流動帽子の点検間のOリングを緩み3.低いポンプ出力点検のためのダイヤフラムねじは空輸補給安定しています。  あらゆる妨害があるかどうか入口/出口を点検して下さい。  球が座席に付かないか、または球が不適当につかないこと取入口多岐管を接続する空気堅さの点検があるようにコネクターを確認して下さい。  4.空気は排気の入り口から交換の動きがないとき排出されます。  滑らせた弁（35）のシール リング（33）を点検して下さい。  制動機の棒（45）のシール リング（20）を点検して下さい。  ダイヤフラム リンク棒のシール リング（25）を点検して下さい
