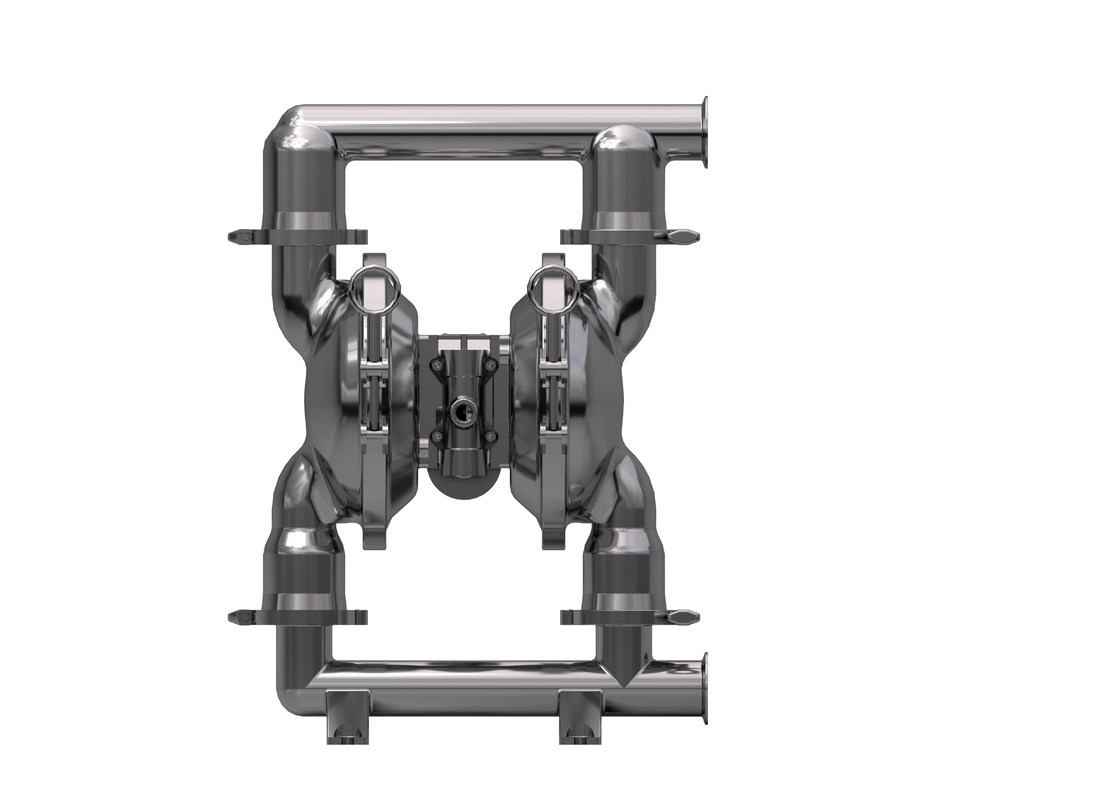

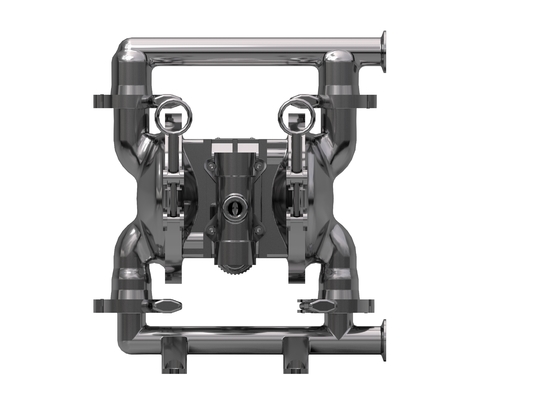

FDAの食品工業のトマト ソースのための空気のダイヤフラム ポンプ

工学プロジェクト:

流動セクションの部分の分解

）最初に、パイプ・ライン・システムおよび下水管からポンプを取除きなさい  中ポンプからの材料を離れて。  bの）場所きれいな仕事の環境のポンプ。  次にcは）ポンプからの出口の管（1）を最初に、そして分解する  球（2）のOのコップ（3）を（47）そして球の座席（4）取れば  流動帽子（5）の上部端から順に。後  、場所逆さまにポンプおよび入口を分解するためこと  管（11） Oのコップ（3）をおよび取るため（47）、球の座席（4）  そして流動帽子（5）からの球（2）。  d）解放分解するべき2つの流動帽子のまわりのボルト  帽子（5）。  e）解放ダイヤフラムねじ（10）およびダイヤフラムを取除くため  洗濯機（7）、（8）および両端からのダイヤフラム（6）。  ダイヤフラムの棒（23）および唇形のシールを取除きなさい  リング（25）は取り替えることができる。  空気弁のための部品の分解  f）ボルト（39）を最初にゆるめ、次に空気弁を分解するため  包装（38）、空気バッフル（42）そして密封のガスケット（40）、  （41）。  g）は弁の切れ（36）およびからの弁の版（37）を取る  空気弁の包装（38）。  h）はサークリップ（29）を分解し、限界のエンド キャップを取る  （31）空気弁の包装（38）の両端、およびあなたから  必要とされるに応じてコップ（30）を取り替えることができる。  i）押し出すことの後で唇タイプのパッキング（33）を点検できる  の空気弁の包装（38）からのスプール（35）  手。  試験弁のための部品の分解  j）は4つのボルト（16）固定をシリンダー ヘッド最初にゆるめる次におよび  シリンダー ヘッドを両端で（14）そして（18）分解しなさい  Oのコップ（17）を取除きなさい。  k）はの溝から密封のガスケット（19）を取除く  モーター包装（15）。  l）はモーターから試験棒（22）および制動機の棒（45）を出す  包装（15）およびあなたは唇タイプのパッキング（20）を取り替えることができる  試験棒の制動機の棒かOのコップ（44）。  ダイヤフラム ポンプの再組立て  ポンプの再組立てのステップは相容れないと  分解のそれら、従ってあなたは支払うために親切に頼まれる  再組立てプロセスの次への注意:  1）すべての密封要素、また接触の部品、  なりなさいグリースを塗られなさい。  2）はすべてのシーリングの使用前に注意深く点検する  それらが傷つくかどうか表面のような要素、  損傷。傷つかれたら、新しいものを取り替えなさい。  3）唇タイプのパッキング（20） （、25）の唇の方向  （33）で示されている方向に一貫するべきである  図表。  4）流動帽子のボルトは互い違いに留まるべきである  よりよい密封の結果を達成する反対の角度によって。     トラブルシューティング  1。液体はから抜けたある排気の入り口  気流を使って。  あらゆる損傷があるかどうかダイヤフラムを点検しなさい。  緩みがあるかどうかダイヤフラムねじを点検しなさい  2。出口の液体に気泡がある  よい密封があるようにサクション パイプの関係を確認しなさい。  サクション パイプ間の関係を点検すれば  よい密封のための取入口多岐管。  取入口多岐管間のOリングを点検すれば  流動帽子  緩みがあるかどうかダイヤフラムねじを点検しなさい  3.低いポンプ出力  空輸補給を安定している点検しなさい。  あらゆる妨害があるかどうか入口/出口を点検しなさい。  空気のための取入口多岐管を接続する点検のコネクター  堅さ  球が座席に付かないか、または球があることを確認しなさい  不適当に着席させない。  4.空気は排気の入り口から時そこに排出される  交換は動きではない。  滑らせた弁の点検のシール リング（33） （35）。  制動機の棒（45）のシール リング（20）を点検しなさい。  ダイヤフラム リンク棒のシール リング（25）を点検しなさい
